超聲波清洗機（ultrasonic cleaner）是利用超聲波振動原理，對各類幾何形狀復雜的精密設備進行清洗，以除去其上粘附的油脂，放射性物質，血跡及細菌等污垢物。

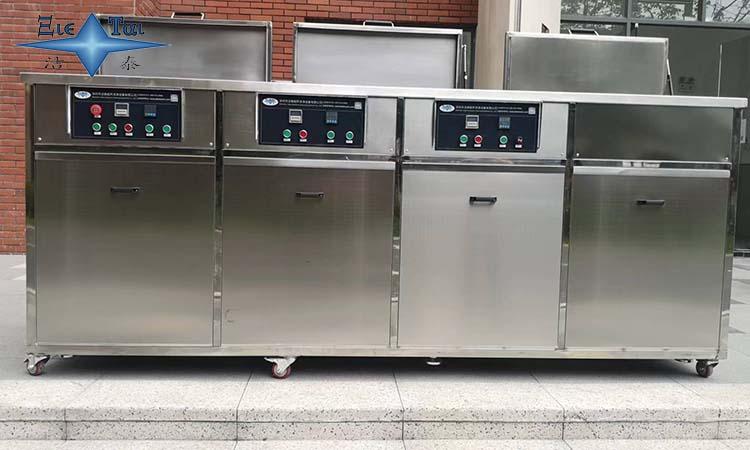

一般小功率的清洗機用一體式結構，超聲波清洗機的結構一般有超聲電源和清洗器合為一體或分開布局兩種形式。而大功率超聲波清洗機采用分體式結構，主要由超聲波發生器，清洗槽和箱體三大部分構成。? ? ?

1，超聲波發生器由電源變壓器及整流系統，振蕩器，推動級，功率放大器及輸出變壓器等組成。從使用的元器件種類可以分電子管式的可控硅式的和晶體管式的近幾年來已經發展到用大功率“功率模塊”方式。其輸出功率從幾十瓦直到幾千瓦，超聲波清洗機用的超聲波發生器，常用的頻率為28khz~120khz.

2，清洗槽由不銹鋼槽，復合換能器和匹配電感組成。大多數工件可以先裝在網狀框架內，清洗槽是用來裝載清洗液及被清洗工件的不銹鋼容器，再一起放入清洗槽內清洗。換能器裝置于不銹鋼槽底部，不銹鋼槽與箱架之間墊有減振裝置。

3，箱體面板上裝有電流表，電源開關，輸出插座，頻率相功串調節旋鈕；其后面裝有電源進線插座及保險管。

超聲波清洗機工作原理：

眾所周知，超聲波清洗物品優勢明顯，那么超聲波到底是如何完成清洗工作的呢？超聲波清洗是利用超聲波在液體中的空化作用、加速度作用及直進流作用對液體和污物直接、間接的作用，使污物層被分散、乳化、剝離而達到清洗目的。目前所用的超聲波清洗機中，空化作用和直進流作用應用得更多。

（1）空化作用：空化作用就是超聲波以每秒兩萬次以上的壓縮力和減壓力交互性的高頻變換方式向液體進行透射。在減壓力作用時，液體中產生真空核群泡的現象，在壓縮力作用時，真空核群泡受壓力壓碎時產生強大的沖擊力，由此剝離被清洗物表面的污垢，從而達到精密洗凈目的。 在超聲波清洗過程中，肉眼能看見的泡并不是真空核群泡，而是空氣氣泡，它對空化作用產生抑制作用降低清洗效率。只有液體中的空氣氣泡被完全脫走，空化作用的真空核群泡才能達到最佳效果。 　　

（2）直進流作用：超聲波在液體中沿聲的傳播方向產生流動的現象稱為直進流。聲波強度在0.5W/cm2時，肉眼能看到直進流，垂直于振動面產生流動，流速約為10cm/s。通過此直進流使被清洗物表面的微油污垢被攪拌，污垢表面的清洗液也產生對流，溶解污物的溶解液與新液混合，使溶解速度加快，對污物的搬運起著很大的作用。?　

（3）加速度：液體粒子推動產生的加速度。對于頻率較高的超聲波清洗機，空化作用就很不顯著了，這時的清洗主要靠液體粒子超聲作用下的加速度撞擊粒子對污物進行超精密清洗。
